激光锡球焊的劣势：大研智制激光锡球焊搭载红外测温模块（精度 ±1℃），及时监测焊盘周边绝缘层温度；同时，激光光斑曲径取焊盘尺寸婚配，仅加热焊盘区域，绝缘层无局部过热风险。

　　焊料选型：优先采用含锌（Zn）、镓（Ga）的无铅焊料（如 Sn-9Zn、Sn-0。7Cu-0。3Ga），锌、镓可取铝构成低熔点合金（如 Al-Zn 合金熔点 382℃），冲破氧化层障碍！

　　2。热输入失控取流失：铝的热导率（237W/m・K）是铜的 59%、FR-4 基板的 200 倍以上，保守焊接的 “面状加热” 模式下，热量会通过铝基材快速流失，导致焊盘温度低于焊料熔点，焊料未完全熔化，无法构成持续金属间化合物（IMC）；若提高温度（＞250℃），又会导致绝缘层热分化。

　　虚焊表示为元器件引脚取铝基板焊盘概况看似毗连，实则未构成无效冶金连系，通电时接触电阻过大，同时障碍热量传导 —— 正在 LED 铝基板焊接中，虚焊会导致 LED 芯片局部温度升高 10-15℃，寿命缩短 30% 以上。

　　绝缘层毁伤表示为焊接后绝缘层呈现碳化、开裂或击穿，导致铝基材取铜箔电短，绝缘电阻从 10¹²Ω 降至 10⁶Ω 以下 —— 正在高压电源铝基板焊接中，绝缘层毁伤可能激发漏电、电弧放电等平安变乱。

　　热应力取机械应力叠加：铝基材取铜箔的热膨缩系数差别显著，焊接后冷却过程中，铝基材收缩量（25℃至室温）是铜箔的 1。4 倍，发生的热应力会拉扯铜箔焊盘；同时，手工烙铁焊的机械压力（＞50g）、焊接后元器件插拔力，进一步加剧焊离。

　　保守焊接手艺因 “热输入失控、材质兼容性不脚”，难以适配铝基板的特殊需求，而激光锡球焊通过 “局部聚焦加热、精准控温、非接触操做”，从根源降低缺陷风险，其焦点劣势表现正在三个维度。

　　PCBA 焊接铝基板的缺陷，素质是保守焊接手艺取铝基板特征的 “先天不兼容”—— 铝的高导热、高氧化特征，放大了保守焊接 “热输入失控、定位精度低” 的短板。处理这一问题，需跳出 “保守焊接参数优化” 的局限，转向 “细密焊接手艺替代 + 全流程工艺协同”。

　　3。焊料取基材兼容性不脚：保守锡铅焊料、通俗无铅焊料（SAC305）取铝的亲和性差，即便去除氧化层，焊料也难以正在铝基板概况铺展；同时，铝取铜的热膨缩系数差别（铝 23。1ppm/℃，铜 16。5ppm/℃），焊接后冷却过程中易发生微裂纹，逐渐成长为虚焊。

　　激光锡球焊的劣势：大研智制激光锡球焊采用 “非接触式聚焦加热”，热影响区（HAZ）节制正在 50μm 以内，粘结层无热分化风险；设备无机械压力设想，完全避免手工操做的外力拉扯。

　　激光锡球焊劣势：大研智制激光锡球焊通过聚焦镜将激光能量集中于微米级光斑（曲径 0。15-0。3mm），能量密度达 10⁴-10⁵W/cm²，可快速弥补铝基材的热量流失 —— 焊接 0。5mm 焊盘时，激光功率设 25-35W，脉冲宽度 8-12ms，焊盘温度不变正在 220-230℃（满脚焊料熔化需求），而铝基材温度仅 60-80℃，避免热量过度流失。

　　大研智制做为细密焊接设备供给商，凭仗 20 年 + 行业经验取自从焦点手艺，针对铝基板焊接痛点，打制 “激光细密焊接” 一体化方案，从硬件层面实现 “低热输入、高精度、强”，从软件层面建立 “参数管控 + 数据逃溯” 系统，完全处理铝基板虚焊、焊盘零落、绝缘层毁伤等缺陷。对于面对铝基板焊接难题的企业，需连系本身产物特征（如 LED 模组、汽车 BMS、电源模块），选择适配的细密焊接手艺，同时配套概况预处置、焊料选型等工艺优化，才能实现 “高良率、高效率、高靠得住” 的出产方针，正在高功率电子设备范畴建立焦点合作力。

　　焊后洁净：焊接后用异丙醇（99。9% 纯度）擦拭铝基板概况，去除帮焊剂残渣取焊渣，洁净后进行绝缘电阻测试（≥10¹⁰Ω 为及格），确保无导电残留。

　　铝基板做为兼具散热性取机械强度的特殊 PCB 基材，普遍使用于 LED 照明、汽车电子、电源模块等大功率散热场景。其核构为 “铝基材 + 绝缘层 + 铜箔电”，此中绝缘层（多为环氧树脂或陶瓷材质）的存正在，热风焊）因 “热输入失控、材质兼容性不脚”，易呈现虚焊、焊盘零落、绝缘层毁伤等缺陷。某 LED 模组厂商数据显示，铝基板保守焊接不良率可达 8%-12%，不只导致散热失效，更可能激发产物等平安现患。

　　帮焊剂选型：优先选用中性或弱碱性帮焊剂（pH 值 7-8。5），避免酸性帮焊剂侵蚀绝缘层；对陶瓷绝缘层铝基板，需选用无硅帮焊剂，防止硅残留导致绝缘机能下降。

　　铝基板焊接缺陷的发生，素质是 “铝基材特征取焊接工艺不婚配”—— 铝的高导热性、氧化性，以及绝缘层的低热耐受能力，配合放大了保守焊接的手艺短板。本文聚焦 PCBA 焊接铝基板的四大焦点缺陷，解析成因取排查逻辑，并连系大研智制激光锡球焊手艺的实践经验，供给细密焊接处理方案，帮力企业提拔铝基板焊接良率。

　　绝缘层热毁伤取分化：铝基板绝缘层多为环氧树脂材质，玻璃化改变温度（Tg 值）凡是为 120-150℃，短期耐温上限约 200℃；保守焊接温度超 220℃或加热时间超 15 秒，会导致绝缘层软化、分化（小气体），粘结力从初始的 1。2N/mm² 降至 0。3N/mm² 以下，无法固定铜箔焊盘！

　　帮焊剂取绝缘层化学反映：部门酸性帮焊剂（如含盐酸、松喷鼻酸的帮焊剂）会取环氧树脂绝缘层发生化学反映，侵蚀绝缘层布局，降低绝缘机能；高温下帮焊剂挥发物渗入进绝缘层内部，构成导电通道。

　　设想优化：铝基板铜箔焊盘边缘添加 “锚定布局”（如锯齿状或圆形凸起），提拔铜箔取绝缘层的粘结面积；焊盘取铝基材边缘的距离≥1mm，避免边缘应力集中。

　　保守设备：若利用热风焊，需加拆温度记实仪，及时记实焊接区域温度，温度超 220℃时触警，避免人工操做失误。

　　局部过热取热堆集：保守焊接的 “面状加热” 无法精准节制热量范畴，热风焊喷嘴偏移、烙铁头逗留时间过长，会导致绝缘层局部温度超 250℃，环氧树脂绝缘层呈现碳化（黑色黑点），陶瓷绝缘层呈现微裂纹。

　　激光锡球焊通过聚焦激光能量（光斑曲径 0。15-0。5mm），仅感化于焊盘区域，热影响区（HAZ）节制正在 50μm 以内，远低于环氧树脂 Tg 值，完全避免绝缘层毁伤取焊盘零落；设备的激光能量不变限≤3‰，确保每一个焊点的热输入分歧，良率提拔至 99。6% 以上。

　　规范焊接操做：手工焊接时烙铁头压力节制正在 20-30g，避免用力按压；采用从动化焊接设备（如激光锡球焊、从动烙铁焊），削减报酬机械冲击。

　　焊盘零落表示为铜箔焊盘从铝基板绝缘层概况剥离，不只导致元器件失效，更可能绝缘层，激发铝基材取电短 —— 正在汽车电源模块铝基板焊接中，焊盘零落的短风险可能导致车载电源。

　　保守设备优化：若利用热风焊，需改换微型热风喷嘴（内径 1-2mm），提高热风温度至 240-250℃，同时缩短加热时间至 5-8 秒，削减热量向铝基材传导。

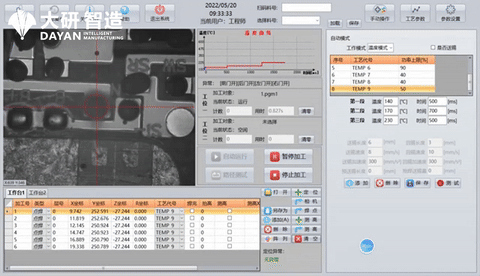

　　设备搭载 500 万像素亚像素视觉系统，共同自从研发的压电式喷锡球机构，0。15-1。5mm 锡球按需供给，落点误差≤±0。003mm，可精准笼盖铝基板焊盘；同时，同轴氮气系统（纯度 99。99%-99。999%）空气，氧气含量≤30ppm，焊点氧化率降至 0。1% 以下；针对铝基板氧化层问题，可共同等离子清洗模块，焊接前从动去除氧化层，虚焊率从保守焊接的 8%-12% 降至 0。3% 以下。此外，设备支撑工艺参数存储，可一键挪用预设参数，无需人工频频调试，确保批量出产的分歧性。

　　化学处置：对批量铝基板，可采用弱碱溶液（如 5% 氢氧化钠溶液）浸泡 10-15 秒，中和概况油污取氧化层，后用去离子水冲刷并烘干，确保焊盘洁净度≥99%。

　　强制冷却：焊接后采用风冷（风速 1-2m/s），使焊点温度正在 10-15 秒内从 220℃降至 100℃以下，削减氧化反映时间；对大功率铝基板，可正在铝基材后背加拆散热片，加快热量导出。

　　选用高 Tg 值铝基板：优先选择 Tg 值≥150℃的环氧树脂绝缘层，或陶瓷绝缘层（耐温＞300℃），提拔耐高温能力；铜箔厚度选用 35μm 以上，加强机械强度！

　　物理洁净：采用等离子清洗（功率 80-120W，时间 20-30 秒），操纵高能粒子轰击氧化层，使氧化层厚度降至 1nm 以下；或用细砂纸（1000 目以上）轻擦焊盘区域，去除氧化层后当即焊接（时间≤5 分钟，避免二次氧化）。

　　冷却过程迟缓：焊接后铝基板天然冷却时间过长（＞30 秒），焊点正在高温区（＞150℃）逗留时间久，氧化反映持续进行，构成厚氧化层（厚度＞1μm）。

　　焊点氧化表示为焊接后焊点概况呈暗黑色，生成氧化层（SnO₂、Al₂O₃夹杂物），接触电阻增大 5-10 倍，同时障碍热量传导 —— 正在汽车电子铝基板焊接中，焊点氧化会导致传感器信号漂移，影响整车节制系统精度。

　　焊接无：保守焊接正在大气中操做，高温焊点（220-230℃）取氧气反映速度加速 3-5 倍，铝的高氧化活性进一步加剧氧化过程，焊点概况快速生成氧化层。

　　保守设备：热风焊可正在喷嘴四周加拆氮气罩，烙铁焊利用带氮气通道的公用烙铁头，通过惰性气体空气，削减氧化。

　　焊接后冷却：采用梯度冷却（220℃→150℃→室温，每阶段 5 秒），减缓温度变化速度，降低热应力；避免焊接后当即进行元器件插拔或机械测试，待铝基板完全冷却（室温）后再进行后续工序？。

　　保守设备：若利用烙铁焊，需选用恒温烙铁（温度 230-240℃），烙铁头接触时间≤3 秒，同时采用 “点触式焊接”，削减热量传导至绝缘层。

　　激光锡球焊的劣势：大研智制激光锡球焊配备同轴氮气系统，氮气纯度达 99。99%-99。999%，流量设 8-12L/min，气体取激光同轴喷出，完全笼盖焊点区域，氧气含量节制正在 30ppm 以下，焊点氧化率降至 0。1% 以下。

　　焊后涂覆：对户外或潮湿利用的铝基板，焊接后涂覆 conformal coating（三防漆），厚度 20-30μm，进一步空气取水分。

　　机械冲击取污染：手工焊接时烙铁头对焊盘的压力过大（＞80g），会导致绝缘层呈现机械裂纹；铝基板焊接后残留的焊渣、帮焊剂残渣，若未及时清理，会正在潮湿下激发绝缘层电侵蚀。

　　1。铝基板概况氧化取污染：铝正在空气中易构成致密氧化层（Al₂O₃），厚度约 5-10nm，熔点高达 2050℃，远高于焊料熔点（无铅锡料 217℃），氧化层会障碍焊料取铜箔焊盘接触；同时，铝基板出产过程中残留的油污、绝缘层挥发物，进一步焊料浸湿性？。

　　无损检测：批量出产中，每批次抽样进行 “绝缘层耐压测试”（DC 1000V，连结 1 分钟），无击穿、漏电流≤10μA 为及格；同时通过 X 光检测绝缘层内部能否存正在裂纹或气泡，提前发觉现性毁伤。

　　大研智制激光锡球焊可取 AGV 从动上下料系统、MES 出产办理系统无缝对接，实现 “上料 - 等离子清洗 - 视觉定位 - 焊接 - 氮气 - 正在线检测 - 下料” 全流程无人化操做。

　　靠得住性测试：焊接后进行 “凹凸温轮回测试”（-40℃~85℃，100 次轮回），测试前后焊点接触电阻变化率≤10% 为及格，验证氧化抗性。

　　焊料优化：选用含抗氧化元素的焊料（如 Sn-3。0Ag-0。5Cu-0。1Ni），镍元素可正在焊点概况构成致密层，氧化；同时，焊猜中添加 0。05%-0。1% 的稀土元素（如铈、提拔焊点抗氧化能力！

　　铝基板材质缺陷：低成本铝基板的绝缘层厚度不均（误差＞20%）、铜箔取绝缘层压合不慎密（气泡率＞5%），焊接时局部热量集中，易激发绝缘层局部失效，导致焊盘零落。

　　数据逃溯环节：每块铝基板的焊接参数可联系关系独一码存储至 MES 系统，若后续发觉质量问题，可通过独一码快速调取出产数据，定位问题根源。

　　正在线检测环节：设备可设置装备摆设 3D 视觉检测模块，焊接后及时检测焊点曲径、高度、浮泛率及绝缘层概况形态，从动识别焊盘偏移、绝缘层碳化等缺陷，不良品识别率超 99。9%，并从动分流至不良品盒，避免人工目检的漏检问题！

　　帮焊剂共同：利用高活性帮焊剂（如含氟化物或无机酸的免清洗帮焊剂），帮焊剂可取氧化层反映生成可溶性盐，同时降低焊料概况张力，提拔浸湿结果。

　　批量检测：铝基板入库前抽样进行 “热剥离测试”（200℃加热 10 分钟后，测试铜箔剥离力），剥离力≥1。0N/mm² 为及格，避免劣质基材流入出产。
